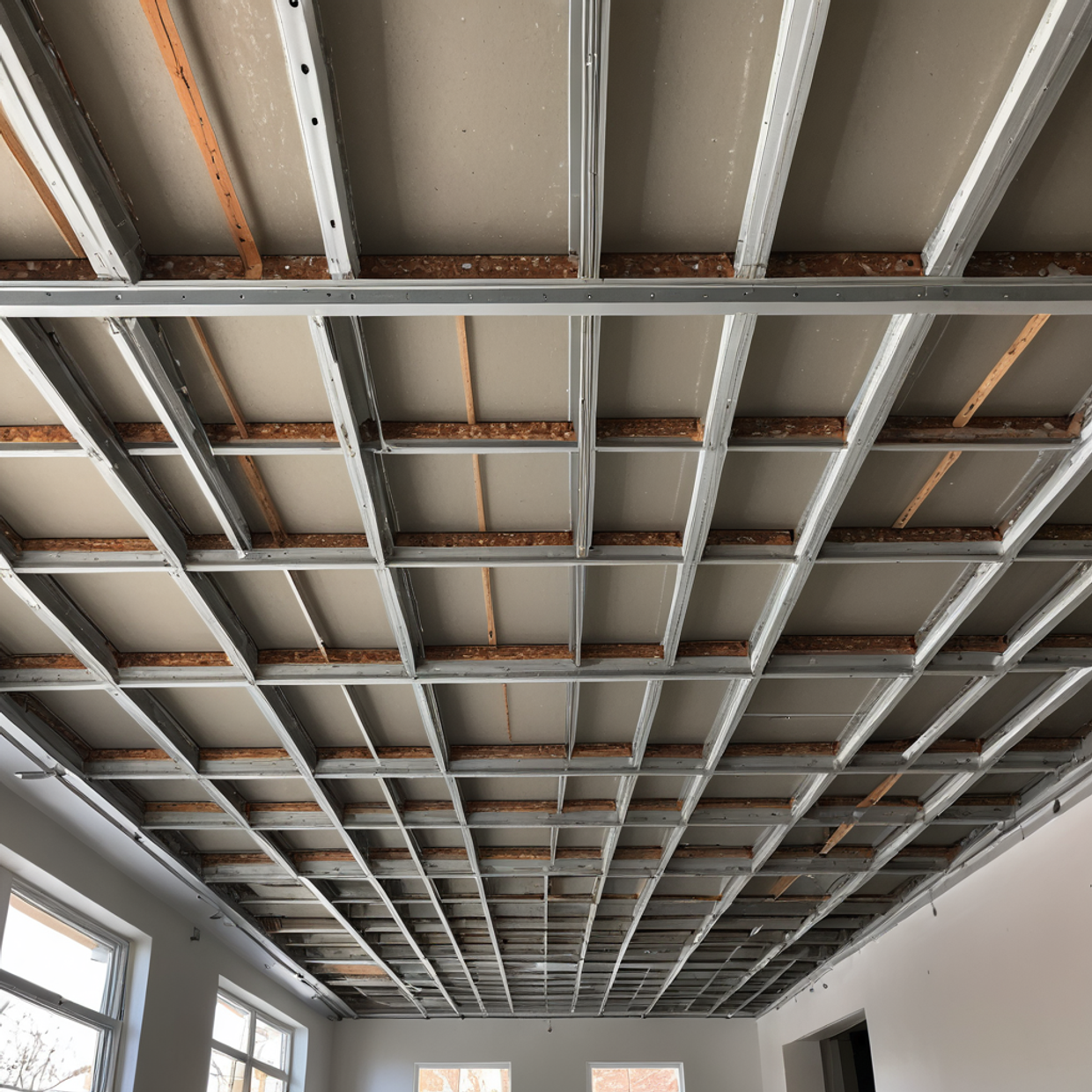

Выбор и монтаж межэтажных перекрытий: виды, расчеты и особенности.

Значение межэтажных перекрытий в строительстве

Межэтажные перекрытия выполняют несколько ключевых функций в конструкции любого здания:

• **Несущая функция:** Воспринимают вертикальные нагрузки от мебели, оборудования, людей и равномерно передают их на несущие стены или колонны.
• **Разделение пространств:** Четко отделяют один этаж от другого, а также жилые помещения от чердаков или подвалов.
• **Обеспечение жесткости:** Участвуют в создании пространственной жесткости здания, предотвращая деформации и обрушения при горизонтальных нагрузках (например, от ветра или сейсмических воздействий).
• **Тепло- и звукоизоляция:** Предотвращают распространение шума между этажами и помогают поддерживать комфортный температурный режим.
• **Огнестойкость:** В случае пожара замедляют распространение огня между этажами, давая время для эвакуации.

Качество выполнения этих функций напрямую зависит от того, насколько грамотно были выбраны материалы и технология монтажа межэтажных перекрытий.

Основные виды межэтажных перекрытий

Существует несколько базовых типов межэтажных перекрытий, каждый из которых имеет свои преимущества, недостатки и особенности применения. Рассмотрим наиболее популярные из них.

1. Деревянные перекрытия

Деревянные перекрытия традиционно используются в малоэтажном строительстве, особенно при возведении домов из бруса, бревна или по каркасной технологии. Они состоят из несущих балок, уложенных с определенным шагом, по которым устраивается черновой и чистовой пол.

Преимущества деревянных перекрытий:

• **Легкость:** Дерево значительно легче бетона, что снижает нагрузку на фундамент и стены.
• **Простота монтажа:** Не требуют тяжелой строительной техники. Монтаж может быть выполнен бригадой из нескольких человек.
• **Экологичность:** Природный материал, "дышит".
• **Экономичность:** Зачастую более дешевый вариант по сравнению с железобетонными перекрытиями, особенно при небольших пролетах.
• **Высокая ремонтопригодность:** Отдельные элементы легко заменить.

Недостатки деревянных перекрытий:

• **Ограничение по пролету:** Максимальный пролет обычно не превышает 5-6 метров без дополнительных опор.
• **Низкая звукоизоляция:** Требуют дополнительных мер по снижению ударного и воздушного шума.
• **Пожароопасность:** Дерево горит, хотя обработка антипиренами снижает риск.
• **Подверженность биопоражениям:** Нуждается в обработке антисептиками от гниения и насекомых.
• **Уязвимость к влаге:** При неправильной эксплуатации может деформироваться.

Особенности монтажа деревянных перекрытий:

Балки перекрытия обычно изготавливаются из хвойных пород дерева (сосна, ель) и должны иметь влажность не более 14-18%. Сечение балок и шаг их укладки рассчитываются индивидуально, исходя из величины предполагаемой нагрузки и длины пролета. Балки заводятся в гнезда стен на глубину не менее 15-20 см, с обязательной гидроизоляцией торцов и зазором для вентиляции.

2. Монолитные железобетонные перекрытия

Монолитные перекрытия представляют собой сплошную железобетонную плиту, которая формируется непосредственно на объекте путем заливки бетонной смеси в опалубку с арматурным каркасом. Это один из самых надежных и долговечных видов перекрытий.

Преимущества монолитных перекрытий:

• **Высокая прочность и жесткость:** Способны выдерживать значительные нагрузки и создавать единую жесткую конструкцию здания.
• **Любые формы и размеры:** Можно выполнить перекрытие любой конфигурации, что дает свободу архитектурных решений.
• **Отличная звукоизоляция:** Массивная конструкция хорошо гасит воздушный шум.
• **Высокая огнестойкость:** Бетон не горит.
• **Долговечность:** Срок службы сопоставим со сроком службы самого здания.

Недостатки монолитных перекрытий:

• **Трудоемкость и длительность монтажа:** Требуют установки опалубки, вязки арматуры, ожидания набора прочности бетоном (минимум 28 дней для проектной прочности).
• **Высокая стоимость:** Затраты на бетон, арматуру, опалубку и рабочую силу значительны.
• **Большой вес:** Создают существенную нагрузку на фундамент и несущие стены.
• **Необходимость спецтехники:** Для подачи бетона часто требуется бетононасос.
• **"Мокрый" процесс:** Зависимость от погодных условий.

Особенности монтажа монолитных перекрытий:

Монтаж начинается с установки прочной опалубки, способной выдержать вес бетона. Затем вяжется арматурный каркас (обычно две сетки из арматуры диаметром 8-12 мм), после чего производится заливка бетона. Важно использовать качественный бетон, а после заливки обеспечить его правильное созревание (укрытие от солнца, увлажнение) для предотвращения растрескивания.

3. Сборные железобетонные перекрытия

Сборные перекрытия представляют собой готовые железобетонные плиты (пустотные, ребристые), изготовленные на заводе и доставляемые на объект. Их монтаж осуществляется при помощи подъемного крана.

Преимущества сборных перекрытий:

• **Скорость монтажа:** Укладка плит происходит очень быстро – за один день можно перекрыть значительную площадь.
• **Высокая прочность:** Заводское производство обеспечивает высокое качество и точность геометрических размеров.
• **Хорошая звукоизоляция:** Пустоты в плитах улучшают звукоизоляционные характеристики.
• **Огнестойкость:** Как и монолитные, обладают высокой огнестойкостью.
• **Меньший вес:** Пустотные плиты легче полнотелых аналогов.

Недостатки сборных перекрытий:

• **Необходимость спецтехники:** Монтаж без автокрана невозможен.
• **Ограничение по размерам:** Плиты имеют стандартные размеры, что может создавать сложности для нестандартных планировок.
• **"Мостики холода":** Швы между плитами требуют тщательной заделки и утепления.
• **Сложности с транспортировкой:** Доставка крупногабаритных и тяжелых плит.
• **Возможность сквозных проемов:** Пробивать крупные отверстия в плитах для коммуникаций не рекомендуется без инженерного расчета.

Особенности монтажа сборных перекрытий:

Перед укладкой плит на несущие стены наносится цементно-песчаный раствор. Плиты укладываются краном с опорой не менее 12-15 см на каждую стену. После укладки швы между плитами заделываются раствором, а торцы пустотных плит закрываются заглушками или заполняются бетоном. Обязательна анкеровка плит между собой и к стенам для создания пространственной жесткости.

4. Перекрытия по металлическим балкам

Менее распространенный, но иногда используемый вариант, особенно в промышленных зданиях или при необходимости перекрытия очень больших пролетов. Металлические балки (двутавры, швеллеры) обеспечивают высокую несущую способность, а пространство между ними заполняется легкими материалами (например, керамзитобетоном) или устраивается деревянный настил.

Преимущества:

• Высокая прочность и способность перекрывать большие пролеты.
• Относительная легкость конструкции по сравнению с монолитным ЖБ.

Недостатки:

• Высокая теплопроводность металла (требует хорошей теплоизоляции).
• Подверженность коррозии (требует антикоррозионной обработки).
• Сложность монтажа (требуется сварка или болтовые соединения).
• Низкая огнестойкость металла без специальной защиты.

Критерии выбора межэтажных перекрытий

Выбор оптимального типа перекрытия – это сложная задача, требующая учета множества факторов.

1. Нагрузка на перекрытие

Один из ключевых параметров. Различают постоянные и временные нагрузки.

• **Постоянные нагрузки:** Вес самого перекрытия, перегородок, стяжки, чистового пола, потолочной отделки.
• **Временные (эксплуатационные) нагрузки:** Вес мебели, оборудования, людей. Согласно СНиП 2.01.07-85* "Нагрузки и воздействия", для жилых зданий нормативная равномерно распределенная нагрузка составляет не менее 150 кг/м² для жилых комнат, 200 кг/м² для кухонь и ванных комнат.

Важно учесть все возможные источники нагрузки, включая тяжелые ванны, камины, библиотеки или массивные аквариумы, которые могут потребовать локального усиления перекрытия.

2. Величина пролета

Длина пролета между несущими стенами напрямую влияет на выбор конструкции.

• **Деревянные перекрытия:** Экономически оправданы и надежны при пролетах до 5-6 метров.
• **Сборные ЖБ плиты:** Стандартные плиты имеют пролеты от 2,4 до 9 метров.
• **Монолитные ЖБ перекрытия:** Практически не ограничены по пролету (с использованием колонн и балок) и подходят для сложных форм.

3. Требования к звукоизоляции

Желаемый уровень акустического комфорта – важный фактор.

• **Ударный шум:** Передается через конструкцию (шаги, падение предметов).
• **Воздушный шум:** Передается по воздуху (разговоры, музыка).

Массивные перекрытия (монолитные, сборные плиты) лучше гасят воздушный шум. Для эффективной борьбы с ударным шумом необходимо устраивать "плавающие" полы с применением звукоизоляционных прокладок. Деревянные перекрытия требуют комплексного подхода к звукоизоляции, включая использование звукопоглощающих материалов в межбалочном пространстве и многослойную конструкцию пола и потолка.

4. Огнестойкость

Пожарная безопасность – критически важный аспект. Нормативные требования к огнестойкости перекрытий зависят от степени огнестойкости здания.

• **Железобетонные перекрытия:** Обладают высокой огнестойкостью (REI 60-120 минут и более).
• **Деревянные перекрытия:** Низкая огнестойкость (REI 15-30 минут), требуют обработки антипиренами и обшивки негорючими материалами для повышения класса огнестойкости.

5. Бюджет и сроки

Финансовые возможности и временные рамки строительства часто определяют выбор.

• **Деревянные перекрытия:** Часто самый бюджетный и быстрый вариант для небольших домов.
• **Сборные ЖБ плиты:** Быстрый монтаж, но требуют затрат на кран и доставку. Стоимость зависит от региона.
• **Монолитные ЖБ перекрытия:** Самый дорогой и трудоемкий вариант, но обеспечивающий максимальную надежность и архитектурную свободу.

6. Долговечность и ремонтопригодность

Срок службы и возможность ремонта также важны.

• Железобетонные перекрытия практически вечные.
• Деревянные перекрытия при правильной эксплуатации и уходе служат десятилетиями, но более подвержены износу и биопоражениям.

Расчет межэтажных перекрытий: основы и примеры

Правильный расчет перекрытий – задача для инженера-проектировщика. Самостоятельные расчеты без соответствующих знаний могут привести к серьезным ошибкам. Однако понимание общих принципов будет полезным.

Общие принципы расчета:

Расчет перекрытий включает в себя:

1. **Сбор нагрузок:** Определение полного веса всех элементов перекрытия и временных нагрузок.
2. **Определение схемы опирания:** Балка на двух опорах, неразрезная балка, плита, опертая по контуру и т.д.
3. **Проверка на прочность:** Перекрытие должно выдерживать все нагрузки без разрушения.
4. **Проверка на прогиб:** Прогиб перекрытия под нагрузкой не должен превышать нормативных значений (обычно 1/200 - 1/250 от длины пролета), чтобы избежать деформации полов и потолков.
5. **Расчет несущей способности:** Определение необходимого сечения балок, толщины плиты, количества и диаметра арматуры.

Пример расчета деревянной балки:

Допустим, необходимо рассчитать деревянную балку перекрытия с пролетом 4 метра, шагом укладки 60 см. 1. **Сбор нагрузки на 1 погонный метр балки:** * Нормативная нагрузка на перекрытие (жилая комната): 150 кг/м². * Постоянные нагрузки (вес пола, балки, потолка): 50-70 кг/м². * Общая расчетная нагрузка: (150 + 70) * 0.6 м (шаг) ≈ 132 кг/пог.м. 2. Используя специальные таблицы или онлайн-калькуляторы (с учетом породы дерева, класса прочности), можно подобрать оптимальное сечение балки. Для данного примера, ориентировочно, балка из сосны 150х200 мм или 100х250 мм может подойти. Важно: это лишь пример, требующий точного инженерного расчета.

Пример расчета монолитной плиты:

Толщина монолитной плиты обычно принимается от 1/30 до 1/25 от длины пролета. Для пролета 6 метров толщина плиты составит примерно 200-240 мм. Армирование рассчитывается исходя из нагрузки и толщины плиты, но стандартно используются две сетки арматуры диаметром 10-12 мм с ячейкой 200х200 мм.

Технология монтажа межэтажных перекрытий: пошаговое руководство

Рассмотрим общие этапы монтажа для разных типов перекрытий.

Монтаж деревянных перекрытий:

1. **Подготовка балок:** Обработка антисептиками и антипиренами. Проверка влажности.
2. **Устройство опорных узлов:** В несущих стенах под балки делаются гнезда глубиной 15-20 см. Гнезда гидроизолируются рубероидом. Торцы балок, заходящие в стену, также обворачиваются рубероидом, оставляя небольшой вентиляционный зазор.
3. **Укладка балок:** Балки укладываются строго по уровню, с расчетным шагом, начиная от крайних. Шаг балок обычно 600-800 мм для дальнейшей укладки утеплителя стандартной ширины.
4. **Крепление балок:** Балки жестко крепятся к стенам с помощью анкеров или скоб.
5. **Устройство чернового пола (потолка нижнего этажа):** К боковым граням балок прибиваются черепные бруски, на которые укладывается черновой накат из досок или фанеры.
6. **Гидро- и пароизоляция:** На черновой накат укладывается пароизоляционная мембрана (со стороны теплого помещения) или гидроизоляция (со стороны влажных помещений).
7. **Утепление и звукоизоляция:** В межбалочное пространство укладывается тепло- и звукоизоляционный материал (минеральная вата, эковата).
8. **Устройство чистового пола:** Поверх балок укладывается слой пароизоляции (если требуется), обрешетка и чистовое покрытие (доски, фанера, ОСБ, стяжка).

Монтаж монолитных железобетонных перекрытий:

1. **Проектирование:** Разработка проекта опалубки, армирования и технологии заливки.
2. **Установка опалубки:** Монтаж горизонтальных опорных стоек и балок, на которые укладывается щитовая опалубка из ламинированной фанеры или металлических щитов. Опалубка должна быть идеально ровной и прочной.
3. **Вязка арматурного каркаса:** Укладка нижней сетки арматуры на специальные фиксаторы, затем установка каркасов, соединяющих нижнюю и верхнюю сетки, и вязка верхней сетки. Арматура связывается проволокой, а не сваривается.
4. **Установка закладных:** Размещение гильз для прокладки коммуникаций, если это предусмотрено проектом.
5. **Заливка бетона:** Подача бетона бетононасосом или ручным способом. Бетон равномерно распределяется по всей площади и уплотняется глубинными вибраторами для удаления воздушных пузырей.
6. **Уход за бетоном:** После заливки бетон укрывается пленкой для предотвращения быстрого испарения влаги. В течение первых дней его необходимо увлажнять, особенно в жаркую погоду.
7. **Демонтаж опалубки:** Опалубка снимается после набора бетоном достаточной прочности (обычно через 14-28 дней, в зависимости от марки бетона и температуры).

Монтаж сборных железобетонных перекрытий:

1. **Подготовка стен:** Выравнивание опорной поверхности несущих стен. Нанесение слоя цементно-песчаного раствора для лучшего сцепления.
2. **Доставка плит:** Организация подъезда для автокрана и складирования плит.
3. **Укладка плит:** Автокраном плиты аккуратно опускаются на проектные места, обеспечивая опирание на стены не менее 12-15 см. Контроль горизонтальности и правильности укладки.
4. **Анкерные соединения:** Плиты анкеруются между собой и к стенам при помощи металлических анкеров, соединяющих монтажные петли плит или специальные закладные детали.
5. **Заделка швов:** Швы между плитами, а также места опирания на стены, тщательно заделываются цементно-песчаным раствором.
6. **Заделка торцов пустот:** Торцы пустотных плит закрываются заглушками или заливаются бетоном на глубину 12-15 см для повышения огнестойкости и предотвращения попадания грызунов.
7. **Устройство армопояса (при необходимости):** Поверх плит может быть устроен монолитный армопояс, объединяющий всю конструкцию и улучшающий распределение нагрузок.

Типичные ошибки при монтаже межэтажных перекрытий и как их избежать

• **Неправильный расчет нагрузок и пролетов:** Приводит к прогибам, трещинам, разрушениям. **Избежать:** Доверять расчеты профессионалам, использовать проверенные нормы и стандарты.
• **Использование некачественных материалов:** Недостаточная прочность бетона, сырой лес, неправильная арматура. **Избежать:** Покупать материалы у проверенных поставщиков, проверять сертификаты качества.
• **Нарушение технологии монтажа:** Неправильная установка опалубки, отсутствие уплотнения бетона, ошибки в вязке арматуры, недостаточная глубина опирания балок/плит. **Избежать:** Строгий контроль на каждом этапе, привлечение опытных рабочих.
• **Игнорирование звуко- и теплоизоляции:** Холодные полы, шум от соседей. **Избежать:** Запланировать комплексные решения по изоляции на этапе проектирования.
• **Отсутствие гидроизоляции:** Особенно важно для деревянных перекрытий и помещений с повышенной влажностью. **Избежать:** Применять гидроизоляционные мембраны, обрабатывать дерево антисептиками.
• **Пренебрежение анкеровкой:** Недостаточная жесткость конструкции. **Избежать:** Уделять внимание креплению плит и балок к несущим конструкциям.

Каждый вид межэтажных перекрытий имеет свои особенности, и только комплексный подход, основанный на грамотном проектировании, качественных материалах и соблюдении технологий монтажа, гарантирует долговечность и безопасность вашего дома. Выбирая тип перекрытия, обязательно учитывайте не только бюджет, но и долгосрочные эксплуатационные характеристики.

Для создания надежного и долговечного дома важно не только знать теорию, но и использовать проверенные, качественные материалы. В интернет-магазине Stroy-Materiali-24.ru вы найдете широкий ассортимент продукции для любых типов межэтажных перекрытий: от пиломатериалов и утеплителей до арматуры и бетонных смесей. Всегда в наличии только сертифицированная продукция, соответствующая ГОСТам и строительным нормам.
