Замена электропроводки – это один из самых ответственных и важных этапов капитального ремонта квартиры или дома. Старая, изношенная или неправильно рассчитанная электропроводка в квартире или доме может стать причиной множества проблем: от перебоев в электроснабжении и выхода из строя бытовой техники до коротких замыканий и пожаров. Своевременный монтаж электропроводки с использованием современных материалов и соблюдением правил безопасности – залог комфорта и спокойствия на долгие годы.
Когда необходима замена электропроводки?
- Возраст проводки: Если дому более 20-30 лет, и проводка не менялась, скорее всего, она уже изношена и не соответствует современным нагрузкам.
- Алюминиевая проводка: В старых домах часто использовалась алюминиевая проводка. Она менее долговечна, чем медная, более хрупкая, окисляется, имеет худшую проводимость и склонна к перегреву в местах соединений. Рекомендуется полная замена на медную.
- Недостаточная мощность: Старая проводка часто не рассчитана на большое количество современных мощных электроприборов (стиральные машины, кондиционеры, электроплиты, бойлеры). Это приводит к перегрузкам, срабатыванию автоматов, оплавлению изоляции.
- Частые проблемы с электричеством: Мигание света, искрение в розетках или выключателях, запах горелой изоляции, частое срабатывание автоматов.
- Видимые повреждения: Оплавленные розетки, выключатели, следы копоти, поврежденная изоляция проводов.
- Отсутствие заземления: В старых двухпроводных системах отсутствует заземляющий проводник, что снижает безопасность эксплуатации электроприборов.
- Планируется капитальный ремонт: Замена проводки – это грязные работы (штробление стен), поэтому их лучше выполнять на начальном этапе ремонта.
- Увеличение количества электроточек: Если вы планируете добавить много новых розеток и выключателей, старая проводка может не выдержать.
Этапы замены электропроводки
Внимание! Электромонтажные работы связаны с риском для жизни. Если у вас нет достаточных знаний и опыта, доверьте их профессиональным электрикам!
1. Планирование и составление схемы электропроводки
- Определите расположение и количество электроточек: Розетки, выключатели, осветительные приборы, выводы для стационарной техники (электроплита, кондиционер, бойлер). Учитывайте расстановку мебели и функциональные зоны.
- Рассчитайте предполагаемую нагрузку: Суммируйте мощность всех электроприборов, которые могут быть включены одновременно на каждой линии.
- Разделите потребителей на группы (линии):
- Отдельные линии для мощных потребителей (электроплита, стиральная машина, кондиционер, бойлер).
- Отдельные линии для освещения.
- Отдельные линии для розеток в разных комнатах.
- Составьте подробную схему электропроводки: С указанием трасс прокладки кабелей, расположения розеток, выключателей, распределительных коробок, электрощита. Схема понадобится для монтажа и в будущем для ремонта.
2. Выбор материалов и комплектующих
- Кабель:
- Тип: Для внутренней скрытой проводки в жилых помещениях обычно используется медный кабель ВВГнг-LS (негорючий, с низким дымо- и газовыделением) или NYM.
- Сечение жил: Подбирается в зависимости от нагрузки на линию.
- Освещение: 1.5 мм².
- Розетки: 2.5 мм².
- Электроплита, мощные потребители: 4-6 мм² и более.
- Количество жил: Трехжильный кабель (фаза, ноль, земля – L, N, PE) для розеточных групп и мощных приборов. Двухжильный (фаза, ноль) – для освещения, если не требуется заземление светильников.
- Автоматические выключатели ("автоматы"):
- Защищают линию от перегрузки и короткого замыкания.
- Номинал автомата подбирается под сечение кабеля и нагрузку линии (например, для кабеля 2.5 мм² – автомат 16А, для 1.5 мм² – 10А).
- УЗО (устройство защитного отключения) или дифавтомат (АВДТ – автоматический выключатель дифференциального тока):
- Защищает человека от поражения электрическим током при утечке тока на корпус прибора или прикосновении к токоведущим частям. Обязательно для "мокрых" зон (ванные, кухни) и линий с повышенным риском.
- УЗО выбирается по номинальному току (чуть выше номинала автомата, стоящего после него) и току утечки (обычно 10 мА для ванных, 30 мА для остальных линий).
- Электрощит: Место установки автоматов, УЗО, счетчика. Бывает встраиваемый или накладной.
- Розетки и выключатели: Выбирайте качественные, соответствующие стилю интерьера и нагрузке. Для ванных – влагозащищенные (IP44 и выше).
- Распределительные (распаечные) коробки: Для соединения проводов.
- Подрозетники (монтажные коробки): Для установки розеток и выключателей в стену.
- Гофротруба или кабель-канал (при необходимости): Для дополнительной защиты кабеля.
- Клеммники (WAGO, винтовые), СИЗы (соединительные изолирующие зажимы), гильзы, сварка, пайка: Для соединения проводов.
- Изолента, термоусадочная трубка.
3. Демонтаж старой проводки (при необходимости)
- Полностью обесточьте квартиру/дом! Отключите вводной автомат.
- Проверьте отсутствие напряжения индикатором.
- Демонтируйте старые розетки, выключатели, светильники.
- По возможности удалите старые провода из стен. Если они замурованы глубоко, их можно просто обрезать и заизолировать концы.
4. Разметка трасс и мест установки
- Перенесите схему электропроводки на стены, потолок. Отметьте места установки розеток, выключателей, распредкоробок, светильников, трассы прокладки кабелей.
5. Штробление стен под проводку (для скрытой проводки)
- Инструменты: Штроборез (бороздодел), перфоратор с насадкой-лопаткой, болгарка с алмазным диском, зубило и молоток.
- Правила:
- Штробы должны быть строго вертикальными или горизонтальными. Горизонтальные штробы не рекомендуется делать в несущих стенах на большой длине.
- Глубина и ширина штробы – достаточные для укладки кабеля (или гофры с кабелем) и последующей заделки.
- Нельзя штробить плиты перекрытия.
- Высверлите отверстия под подрозетники и распредкоробки коронкой.

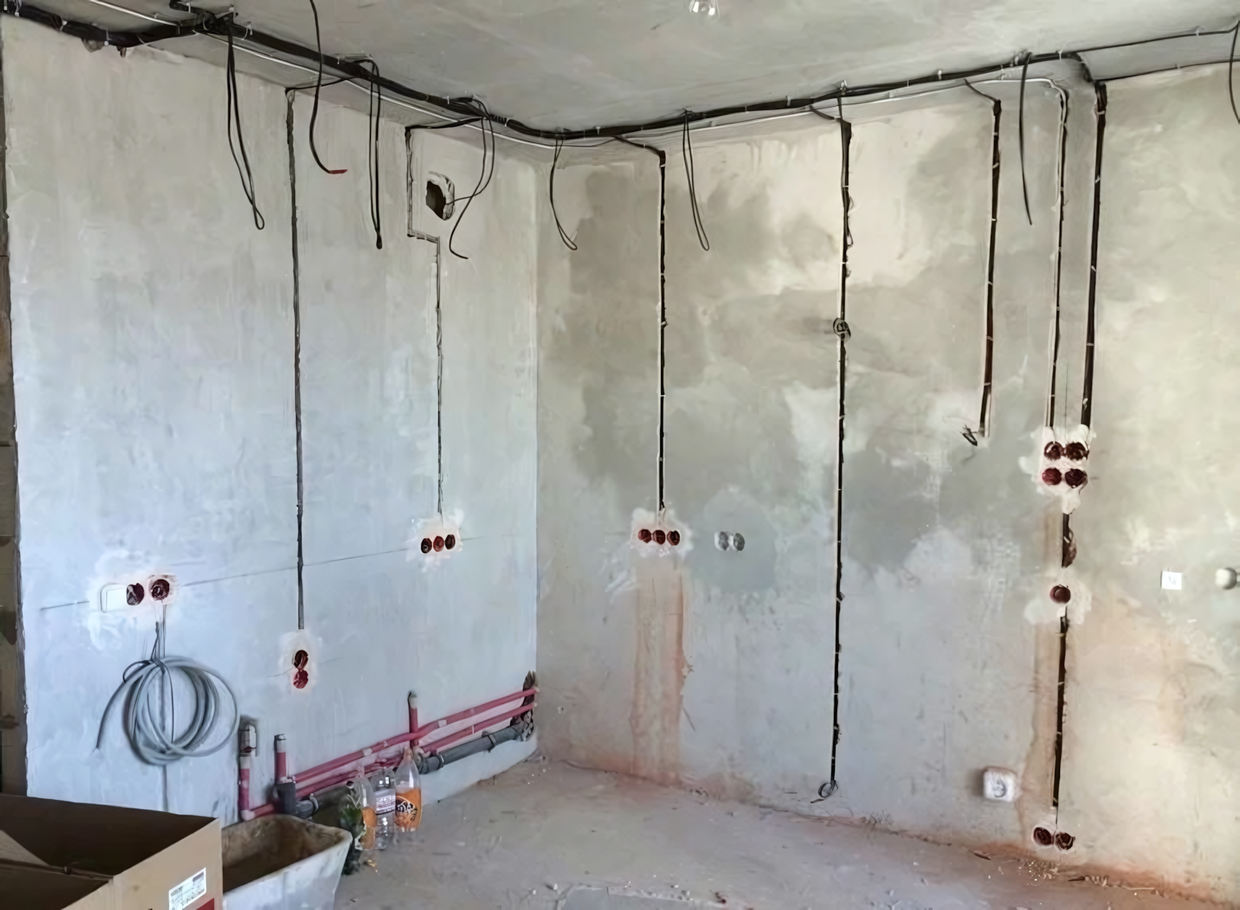

6. Прокладка кабеля
- Скрытая проводка: Кабель укладывается в штробы (в гофре или без, если кабель типа ВВГнг-LS), либо под штукатурку, в пустотах плит перекрытия, за гипсокартоном.
- Открытая проводка: Кабель прокладывается в кабель-каналах, плинтусах с кабель-каналом, на скобах (в нежилых, технических помещениях).
- Оставляйте запас кабеля (15-20 см) для подключения в розетках, выключателях, распредкоробках, щитке.
- Крепите кабель в штробах алебастром, дюбель-хомутами или специальным крепежом.
7. Монтаж подрозетников и распределительных коробок
- Установите подрозетники и распредкоробки в подготовленные отверстия на гипсовый раствор или специальный клей.
8. Соединение проводов в распределительных коробках
- Самый ответственный этап! Некачественные соединения – частая причина проблем.
- Способы соединения:
- Клеммники WAGO: Быстро, удобно, надежно (для меди).
- Винтовые клеммники: Требуют периодической протяжки.
- СИЗы: Для скруток (скрутку желательно пропаять).
- Опрессовка гильзами: Очень надежно.
- Сварка или пайка: Самые надежные, но трудоемкие.
- Нельзя напрямую соединять медные и алюминиевые провода (только через специальные клеммники).
- Изолируйте соединения изолентой или термоусадкой.
- Оставляйте в коробках схему соединений или маркируйте провода.
9. Сборка и установка электрощита
- Установите автоматы, УЗО, шины (N – нулевая, PE – заземляющая) на DIN-рейку в щитке.
- Подключите вводной кабель, разведите кабели отходящих линий к соответствующим автоматам и УЗО.
- Подключите нулевые провода к шине N, заземляющие – к шине PE.
10. Монтаж розеток, выключателей, светильников
- Подключите провода к механизмам розеток и выключателей, установите их в подрозетники.
- Подключите и установите светильники.
11. Проверка и тестирование системы
- Перед подачей напряжения тщательно проверьте правильность всех соединений, отсутствие коротких замыканий (прозвоните линии мультиметром).
- Включите вводной автомат, затем поочередно автоматы отходящих линий.
- Проверьте работоспособность всех розеток, выключателей, светильников, УЗО (кнопкой "Тест").
12. Заделка штроб
- После проверки заделайте штробы штукатурным раствором.
Безопасность при электромонтажных работах
- Всегда работайте при полностью обесточенной сети! Отключайте вводной автомат и проверяйте отсутствие напряжения индикатором.
- Используйте исправный инструмент с изолированными рукоятками.
- Работайте в сухой одежде и обуви.
- Не работайте в одиночку при сложных операциях.
- Соблюдайте ПУЭ (Правила устройства электроустановок) и другие нормативные документы.
- Если не уверены в своих силах – вызовите квалифицированного электрика!
Заключение
Замена электропроводки – это сложный, но необходимый процесс для обеспечения безопасности и комфорта в вашем доме или квартире. Тщательное планирование, правильный выбор кабеля для проводки и других материалов, аккуратный монтаж электропроводки с соблюдением всех правил и норм – залог надежной работы вашей электросети на долгие годы. Не экономьте на качестве материалов и, если необходимо, на услугах профессионалов, ведь от этого зависит ваша безопасность.
